不锈钢巴歇尔槽安装要求说明

不锈钢巴歇尔槽安装要求

巴歇尔槽(Parshall flume)又称巴氏槽:是明渠流量测量的辅助设备.原型是文丘里水槽,后者的实验
   是VM.Cone于1915年在美国的科罗拉多洲开始进行的,1922年F.L.Parshall对此进行了根本性的变革,制作了现在通用的巴歇尔槽,以后又多次重复了水力学实验,制成了尺寸为1英寸到50英寸的各种量水槽,
  巴歇尔槽名字是1929年美国土木学会命名的,此后,英国,瑞士,意大利,印度,阿根廷等许多也提出了各种类型的文丘利水槽的设计方案并进行了实验,但巴歇尔槽仍是文丘利水槽中普及的水槽

不锈钢巴歇尔槽安装要求说明

非满管状态流动的水路称作明渠(open channel),明渠流量计的应用场所有城市供水引水渠,火电厂冷却水引水和排水渠,污水治理流入和排放渠,工矿企业废水排放以及水利工程和农业灌溉用渠道,我公司专业生产与明渠流量计配套使用的各种规格的量水堰槽(巴歇尔槽),堰板(三角堰,矩形堰),提供各种规格(B=25,B=51,B=76,B=152,B=228,B=250,B=300,B=450,B=600,B=750,B=900,B=1000,B=1200,B=1500,B=1800)

用途

与明渠流量计(TDWL-1A 型超声波明渠流量计)配合使用,把明渠内流量的大小转成液位的高低,测量明渠内水的流量,如灌渠,污水沟,城市下水道的流量

材质

玻璃纤维不饱和聚酯复合材料(玻璃钢,厚度1,3mm)

流量范围

流量范围10升/秒-1000升/秒(由配用巴歇尔槽的规格决定)

特点

度高,耐腐蚀性强,耐候性好,不易变形龟裂,外形美观,轻质高强

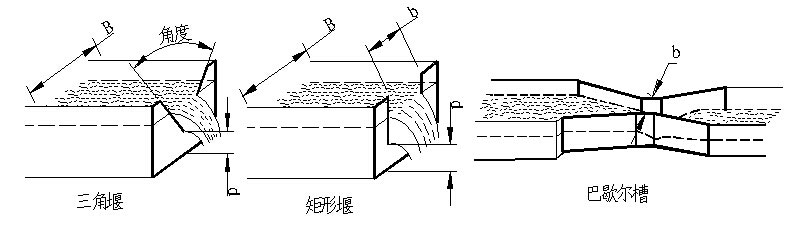

不锈钢巴歇尔槽安装要求明渠内的流量越大,液位越高,流量越小,液位越低,对于一般的渠道,液位与流量没有确定的对应关系,因为同样的水深,流量的大小,还与渠道的横截面积,坡度,粗糙度有关,在渠道内安装量水堰槽,由于堰的缺口或槽的缩口比渠道的横截面积小,因此,渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸,同样的量水堰槽放在不同的渠道上,相同的液位对应相同的流量,量水堰槽把流量转成了液位,通过测量量水堰槽内水流的液位,再根据相应量水堰槽的水位,流量关系,反求出流量.
